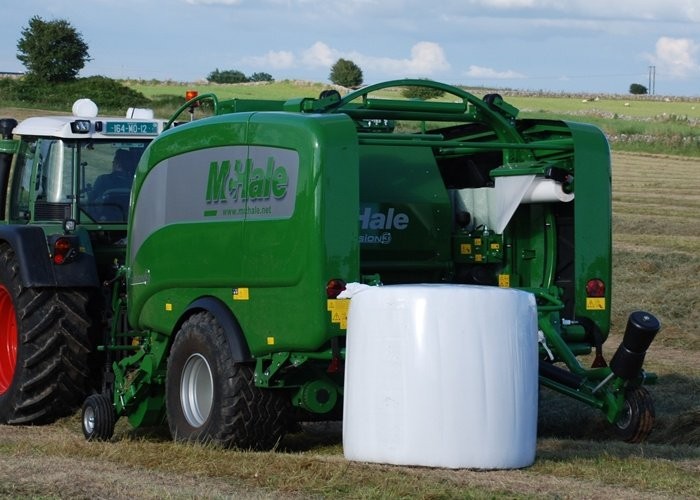

Интегрированный тюковщик-упаковщик McHale Fusion 3
Машина Fusion 3 уникальна тем, что в ней используется запатентованный механизм перемещения тюков, что делает машину короткой и повышает ее производительность.
3 причины купить
- Уникальная подача тюка и вертикальное кольцо обмотки
- Высокоскоростная передача тюков
- Высокая и надёжная производительность
За последние 10 лет фермеры и подрядчики сталкиваются с необходимостью снижения затрат. В ответ на эту потребность компания McHale разработала модель комбинированного тюковщика-упаковщика McHale Fusion 3, которые выполняет две отдельные задачи; формирование тюков и упаковку тюков, объединяя их в один процесс, который может выполняться одним человеком на одной машине. Машина Fusion 3 уникальна в том, что она специально разрабатывалась как высокопроизводительный тюковщик-упаковщик.
Компания McHale сейчас получила всемирное признание как производитель интегрированных тюковочных-упаковочных машин, флагманом которых является McHale Fusion 3.
McHale Fusion 3 состоит их тюковщика с фиксированной камерой с 18 валиками и встроенной вертикальной колонной обертывания.
McHale Fusion 3 — это полностью автоматическая машина с единой удобной консолью управления в кабине трактора, позволяющей управлять процессом тюкования и обертывания.
McHale Fusion 3 — это очень мощная машина, а не просто упаковщик, интегрированный с тюковщиком;
она специально разработана как высокопроизводительный интегрированный тюковщик-упаковщик.
Машина Fusion 3 уникальна тем, что в ней используется запатентованный механизм перемещения тюков, что делает машину короткой и повышает ее производительность.
Изготавливая 50-60 запакованных тюков в час за один проход (запатентованный механизм перемещения тюков McHale), машина дает повышенную производительность, пониженные затраты на эксплуатацию, в результате чего повышается прибыль.
Подрядчики и фермеры по всему миру используют Fusion 3 на протяжении уборочного сезона для изготовления круглых тюков силоса.
Машина McHale Fusion 3 завоевала репутацию машины, производящей тюки высокой плотности, а благодаря высокоточной вертикальной колонне обертывания, Fusion 3 производит силосный корм высокого качества.
Интегрированные тюковщики-упаковщики McHale Fusion 3 работают весной и летом на обоих полушариях нашей планеты, где они используются для уборки таких традиционных культур, как злаки, сено, солома и люцерна, но также и для уборки других культур, на что отваживаются более прогрессивные подрядчики и фермеры.
Fusion 3 также может использоваться для получения круглых тюков сена и соломы, а оберточный стол может накапливать круглые тюки сена или соломы и оставлять их парами на поле для последующего сбора.
Интегрированные тюковщики-упаковщики McHale Fusion 3 завоевали репутацию машин, изготавливающих круглые тюки высокой плотности из сена, соломы и силоса.
Интегрированные тюковщики-упаковщики круглых тюков McHale работают в более чем 50 странах и они стали любимой машиной среди подрядчиков и более прогрессивных фермеров в Ирландии, Англии, Шотландии, Уэльсе, Франции, Германии, Австрии, Швейцарии, Голландии, Швеции, Норвегии, Финляндии, Дании, Польше, Венгрии, Канаде, США, Корее, Австралии и Новой Зеландии, где они используются для изготовления круглых тюков силоса, сена и люцерны.
| Длина | 5,8 м |
| Ширина | 2,76/2,94 м* |
| Высота | 3.02м |
| Вес | 5700 кг |
| Блоки зубьев | 5 |
| Подъем заборного механизма | Гидравлический |
| Расстояние между зубьями | 70 мм |
| Направляющие колеса заборного механизма (пневматика) | Стандартно |
| Рабочая ширина | 2000 мм |
| Камера тюкования | Диаметр (м) |
| Макс. число ножей | 25 |
| Теоретическая длина нарезки | 46 мм |
| Защита ножей | Гидравлическая |
| Управление ножами | Гидравлическое из кабины трактора |
| Система разблокирования | Настил |
| Смазка | Прогрессивная (стандартно) |
| Диаметр (м) | 1,25 |
| Ширина (м) | 1,23 |
| Число валиков | 18 |
| Подшипники | 50 мм** |
| Управление | Ручное или автоматическое |
| Система сетки | Разводное плетение (4 бар) |
| Производительность сетки | 1+1 тюк |
| Регулировка сетки | Ручная на машине |
| Запас пленки | 10 рулонов и 2 на оберточной колонне |
| Система | Вертикальная оберточная колонна |
| Растяжение пленки | 70% стандартно (55% опция) |
| Дозаторы | 70%2 X 750 мм |
| Слои пленки | 2+2+2 |
| Защита заборного механизма | Фрикционная муфта |
| Смазка цепей | Прогрессивная (стандартно) |
| Коробка передач | Раздельный привод |
| Защита главного привода | Кулачковая муфта |
| Система управления | Expert |
| Эксплуатация | Полностью автоматическая электронная |
| Регулировка плотности | Клапан на машине |
| Мин Гидравлический расход | 45 литров / мин при 180 бар |
| Электроника | 12 Вольт пост.тока, 7 Ампер прим. |
| Размеры шин | 560/60R 22,5 (стандартно) 650/50R 22,5 (опция) |
| Минимальные требования к отбору мощности | 80кВт (107 л.с.) |
| Гидравлическая система | Датчики открытия, закрытия и нагрузки |
| *Ширина зависит от выбора шин. | |
| **Подшипники диаметром 50 мм** с двойной обоймой на главных точках нагрузки. |
Камера тюкования на машине McHale Fusion 3 делится по горизонтали (как ракушка моллюска), а нижняя секция камеры тюкования дублируется как механизм перемещения тюка в сетке к вертикальной колонне обертывания.
Эта уникальная система McHale обладает рядом преимуществ перед другими интегрированными упаковщиками тюков, а именно;
Эта уникальная система McHale обладает рядом преимуществ перед другими интегрированными упаковщиками тюков, а именно;
- Машина McHale Fusion 3 имеет длину 5,8 метров. В целом она короче и более маневренна, чем машины конкурентов. Это явное преимущество при работе на небольших полях или в горной местности.
- На машине McHale Fusion 3 перемещение тюка происходит при открывании и закрывании камеры тюкования. Поскольку перемещение происходит за одно движение, когда тюковщик открывается и закрывается, перемещение не приводит к снижению производительности по сравнению с традиционными круглыми тюковщиками с фиксированной камерой.
- На машине McHale Fusion 3 перемещение тюка выполняется за одни проход и занимает менее 10 секунд. Это обеспечивает максимальную производительность. Одношаговая система перемещения тюков McHale на 10 секунд быстрее, чем машины тюкования конкурентов, которые выполняют эту операцию за два шага. Это дает экономию времени в 10 минут за час (исходя из производства 60 тюков за час).
- На машине McHale Fusion 3, когда происходит перемещение тюка, боковые стенки нижней секции камеры тюкования поддерживают тюк и не дают ему сдвигаться вправо или влево, когда машина работает в гористой местности.
- На машине McHale Fusion 3 используется одношаговый механизм перемещения тюка, т.е. тюк перемещается к вертикальной колонне обертывания, когда камера тюкования открывается и закрывается, что избавляет от необходимости дублировать механизмы перемещения, такие как передвигающая рукоять или двигающийся стол между камерой тюкования и зоной обертывания. Такой однопроходный механизм перемещения тюков делает машину McHale Fusion быстрее и надежнее, поскольку тюк не нужно обрабатывать дважды. Также возрастает общая производительность машины, поскольку она не простаивает долго в поле, ожидая перемещения тюка.
На машине McHale Fusion 3 левосторонняя коробка передач приводит в движение валики в камере тюков, а ротор захвата и подачи приводится в движение с правой стороны машины. Такая система обеспечивает короткий путь для прямой передачи и оптимальное распределение мощности.
Машина McHale Fusion 3 снабжена 2.1-метровыми оцинкованными подъемниками, позволяющими захватывать даже самые короткие ростки.
Точная регулировка высоты достигается гидравлической системой подпружиненных рессор.
Захватный механизм снабжен продольными подающими шнеками, которые гладко подают солому в режущий блок.
Особенности механизма захвата
Точная регулировка высоты достигается гидравлической системой подпружиненных рессор.
Захватный механизм снабжен продольными подающими шнеками, которые гладко подают солому в режущий блок.
Особенности механизма захвата
- пять ряда зубьев
- кулачковые подшипники с двумя обоймами
- предохранительная фрикционная муфта
- смотровое окно на стороне кулачков для проверки или замены подшипников захвата
Конструкция ротора обеспечивает однородный поток травы, что снижает риск заклинивания и повышает производительность.
Ножи в режущем блоке сделаны из закаленной инструментальной стали, что повышает производительность и снижает простои, связанные с необходимостью заточки ножей, и они активируются и деактивируются из кабины трактора.
При активации ножи входят в шлицу ротора, что обеспечивает постоянное качество нарезания.
Ножи в режущем блоке сделаны из закаленной инструментальной стали, что повышает производительность и снижает простои, связанные с необходимостью заточки ножей, и они активируются и деактивируются из кабины трактора.
При активации ножи входят в шлицу ротора, что обеспечивает постоянное качество нарезания.
Поскольку условия работы не всегда бывают идеальными, могут возникать неровности в просеке, это может приводить к заклиниванию.
Главная приводная цепь защищена предохранительной фрикционной муфтой на отборе мощности.
Главная приводная цепь защищена предохранительной фрикционной муфтой на отборе мощности.
- Если возникнет заклинивание, звук фрикционной муфты предупредит оператора, который может гидравликой отодвинуть настил вниз от кабины трактора.
- Это позволяет расширить канал подачи, и при повторной активации отбора мощности заклинивание будет устранено.
- Настил затем может быть снова поднят, и сбор травы продолжится.
Камера тюкования на McHale Fusion 3 выдает круглые тюки размером 1.23 X 1.25 метра.
Камера тюкования Fusion 3 состоит из 18 тяжелых валиков, которые сделаны из высокосортной трубчатой стали.
Конструкция валиков обеспечивает положительное вращение тюка.
Валики на машине снабжены 50-мм подшипниками на приводной и неприводной стороне с двойными обоймами на главных точках нагрузки на приводной стороне.
Машина McHale Fusion 3 снабжена высокопрочными приводными цепями и звездочками, которые обеспечивают долгий срок службы и минимальные простои.
Камера тюкования Fusion 3 состоит из 18 тяжелых валиков, которые сделаны из высокосортной трубчатой стали.
Конструкция валиков обеспечивает положительное вращение тюка.
Валики на машине снабжены 50-мм подшипниками на приводной и неприводной стороне с двойными обоймами на главных точках нагрузки на приводной стороне.
Машина McHale Fusion 3 снабжена высокопрочными приводными цепями и звездочками, которые обеспечивают долгий срок службы и минимальные простои.
- Цепи на приводной стороне 1-1/4? (20B)
- Цепь ротора 1? Duplex (16B-2)
- Цепи заборного механизма 3/4? (60H)
- Система прогрессивной смазки поддерживает работу подшипников.
- Когда очередной тюк выгружается из машины, смазка поступает через соответствующие смазочные отверстия. Эти отверстия дозируют и регулируют расход смазки, поступающей к подшипникам. Это значит, что машина подает требуемое количество смазки, которое определяется нагрузкой на подшипники.
- Цепи камеры, ротора и заборного механизма смазываются непрерывно масляным насосом, работающим от коробки передач.
- Валики камеры, подшипники ротора и заборный механизм автоматически получают требуемое количество смазки под давлением.
- После изготовления определенного числа тюков раздается звуковой сигнал, предупреждающий оператора о необходимости долить масло в систему.
Вертикальная колонна обертывания на машине Fusion 3 снабжена двумя 750-мм дозаторами, которым требуется всего 20 секунд для нанесения 4 слоев пленки и 30 секунд для нанесения шести слоев.
Это значит, что оберточный стол всегда ждет поступления очередного тюка.
Дозаторы снабжены датчиками обрыва пленки, которые сообщают оператору, если в одном рулоне пленка порвется или кончится.
Если в одном из дозаторов пленка кончится, Fusion 3 продолжит работу и замедлит вращение тюка и увеличит количество его поворотов, чтобы правильно обвернуть тюк пленкой.
Это значит, что оберточный стол всегда ждет поступления очередного тюка.
Дозаторы снабжены датчиками обрыва пленки, которые сообщают оператору, если в одном рулоне пленка порвется или кончится.
Если в одном из дозаторов пленка кончится, Fusion 3 продолжит работу и замедлит вращение тюка и увеличит количество его поворотов, чтобы правильно обвернуть тюк пленкой.
Управляемая гидравликой система обвертывания и обрезки McHale в конце цикла обертывания аккуратно обрезает пленку, удерживая ее в готовности для обвертывания следующего тюка.
Это обеспечивает лучший захват пленки и большую эффективность обрезки, особенно когда машина работает в жаркой или влажной погоде.
Это обеспечивает лучший захват пленки и большую эффективность обрезки, особенно когда машина работает в жаркой или влажной погоде.
Машина McHale Fusion 3 снабжена консолью управления Expert Plus, что делает весь процесс тюкования полностью автоматическим.
Консоль управления Expert Plus с большим графическим дисплеем позволяет контролировать все операции машины, видеть, на какой стадии тюкования и обертывания она находится.
Консоль управления Expert Plus с большим графическим дисплеем позволяет контролировать все операции машины, видеть, на какой стадии тюкования и обертывания она находится.
